201 rustfritt stål fjærlist

De fleste 201 fjærdeler går tapt på den kommersielle siden før metallurgi noen gang blir diskutert: spolen ble kjøpt til et klassenavn i stedet for et temperament, og pressen fant ut.201 rustfritt stål fjærlistfra Qihong er kaldvalset og temperert valset i Ningbo, Kina, deretter levert fra 0,05 mm til 3,0 mm tykt, spaltet fra 5 mm til 1250 mm, i 1/4H gjennom H, med hardhet, tykkelse og camber registrert på sertifikatet i stedet for antatt fra stempelet på esken.

Kostnad uten gjetting

201 eksisterer for å ta nikkel ut av prisen. Den har 3,5–5,5 % nikkel mot 8,0–10,5 % i 304, og mangan pluss nitrogen bærer i stedet den austenittiske strukturen. På en stemplet del laget i millioner, er det gapet hele forretningssaken - men det er en sak som bare lukkes mens delen forblir tørr og verktøyet holder seg stabilt.

1. Høyvolumsklips, braketter og holdere som ender opp malt, belagt eller begravd inne i en montering der ingen ser overflaten.
2. Tørr innendørs maskinvare: glidelåsdeler, hengsler, navneskilt, låsefjærer og rullelukkermekanismer.
3. Bånd og slangeklemmer som møter sprut og kondens i stedet for stående vann eller salt.
4. Kostnadsreduksjonsprosjekter der en eksisterende 304-del allerede har felthistorikk, slik at erstatningen kan bedømmes mot kjent oppførsel i stedet for et dataark.

En erstatning er bare verdt det prøven bak den er verdt. Kjør prøvespolen på produksjonsverktøyet i produksjonshastighet, fordi en laboratoriepresse vil gjerne danne et temperament som et ekte dysesett vil knekke ved graten. Det er der201 rustfritt stål fjærlistenten betaler for seg selv eller i det stille koster mer enn karakteren den erstattet.

Temperament, ikke karakter

To spoler som begge korrekt beskrevet som 201 kan komme til ulik hardhet, ulik tilbakefjæring og ulik formbarhet. Karakter fikser kjemien; temperament fikser styrken, og bare temperamentet avgjør om delen kommer tilbake til form etter en million sykluser.

1. 1/4H— lysreduksjon, fortsatt formbar. Brukes der delen er stanset og deretter bøyd, eller der en flens må lukkes etter montering.
2. 1/2H— den generelle fjærtilstanden for klips, kontakter og holdedeler med moderat avbøyning og normal bøyeradius.
3. 3/4H— høyere belastning ved mindre vandring. Bøyeradiene strammes, verktøyslitasjen øker, og kantkvaliteten begynner å ha mer betydning enn overflatefinishen.
4. H— full hard for flate fjærer, skiver og kortreiste deler. Formbarheten er nær null utover en grunn bøy, så delformen må ferdigstilles før materialet herdes, eller designes flatt fra starten.
5. Glødet– det riktige utgangspunktet for alt dypttrukket eller kraftig formet, herdet etterpå av kundens egen prosess i stedet for av møllen.

Skriv temperamentet som et målbart mål - hardhet i HV med testbelastningen oppgitt, eller et strekkbånd - og be om det målte resultatet per spole. Den ene linjen på innkjøpsordren er det som snur201 rustfritt stål fjærlistfra en karakter du håper er rett til et materiale du kan inspisere.

Spesifikasjoner

Områdene nedenfor er det normale produksjonsvinduet for denne klassen. Alt utenfor dem er sitert individuelt i stedet for lovet fra en tabell.

Tykkelse, camber og kanttilstand er de tre tallene som bestemmer om en smal spole mates rent gjennom en høyhastighetspresse, og alle tre er registrert for201 rustfritt stål fjærlistfør spolen pakkes i stedet for prøvetaking etter en klage.

Hvor 201 stopper

Feilene som når et garantibord er nesten aldri fjærfeil. De er miljøsvikt, og de er forutsigbare nok til å utforme på undersøkelsesstadiet.

1. Matkontakt og serveringsutstyr— 201 er ikke et matvaregodkjent materiale i praksis; mangannivået utelukker det fra de fleste matkontaktspesifikasjoner. Bruk 304 der.
2. Vått klorid, kystluft, marine beslag— Pitting starter tidlig og den elastiske delen groper vanligvis ved kanten først. Flytt til 316L før styrke diskuteres.
3. Sveisede sammenstillinger som holder seg våte— sveisen og varmepåvirket sone mister korrosjonsmotstand, og skjøten blir bruddpunktet i stedet for fjæren.
4. Dyptegning i hardt humør— en sterkt utformet del i 3/4H eller H vil sprekke ved trekkradius. Start gløding og herd etterpå, eller bytt karakter.
5. Vedvarende strekkbelastning i fuktige omgivelser— restspenning pluss fuktighet pluss klorid er kombinasjonen bak forsinket sprekkdannelse i magert nikkel austenittisk stripe.
6. Svært høye syklusteller ved høy stress– millioner av sykluser nær materialgrensen er 301 territorium, ikke 201.

Ingen av disse er defekter. De er grensen for karakteren, og en leverandør som ikke oppgir grensen selger deg et fremtidig krav. Å vite nøyaktig hvor201 rustfritt stål fjærliststopp er det som gjør kostnadsbesparelsen forsvarlig for ditt eget ingeniørteam.

Bøyretning

Hvordan en stripe er bøyd betyr like mye som hva den er laget av. Rulling lar kornet løpe langs spolen, og en bøyelinje parallelt med det kornet setter den ytre fiberen i bøyningen rett langs det svakeste planet i materialet.

1. Bøy over kornet— hold bøyelinjen vinkelrett på rulleretningen der delens design tillater det. Dette er den største enkelthåndtaket på sprekkdannelse, og det koster ingenting.
2. Start fra en radius på omtrent én tykkelse ved 1/2H, og to til tre tykkelser ved H, bekreft deretter på ditt eget verktøy. Dette er utgangspunkt i butikkgulvet, ikke garantier, fordi kantkvalitet og gradhøyde flytter grensen.
3. Sett graten på innsiden av bøyningen.En grad på utsiden er en rad med spenningsstigerør akkurat der materialet strekkes.
4. Avgrad eller rund spaltekantenfør du danner smale deler. En firkantet spaltekant med en synlig grad vil sprekke før grunnmetallet gjør det.
5. Overbøy for tilbakefjæringog kompensere i verktøyet. 201 fjærer tilbake lenger enn 304 ved samme temperament, så en die som er påvist på 304 vil produsere en underformet del på 201.
6. Hold slag- og dysradius sjenerøsi forhold til måler. Et skarpt indre hjørne konsentrerer belastningen, og ingen temperament overlever det lenge.

Send tegningen med bøyeradius og kornretning markert, og temperamentet kan velges mot formingsruten i stedet for å gjette fra karakteren. Det er slik201 rustfritt stål fjærlistblir spesifisert for pressen den faktisk vil kjøre på.

Spole til del

Materiale som kommer i feil bredde eller med feil kant, koster mer i skrap enn det sparte i pris, så slisse- og kantarbeid forblir i huset i stedet for å bli overlevert til en tredjepart mellom møllen og døren din.

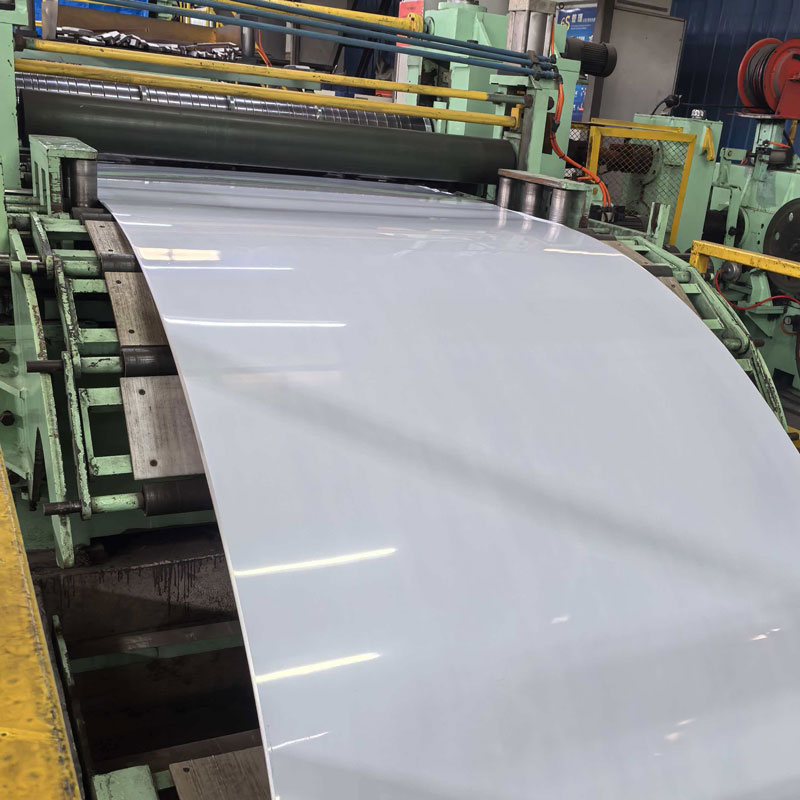

1. Presisjonsskjæring fra 5 mm og oppover, med bredde og camber sjekket på linjen i stedet for på en prøve.
2. Kantfinish valgt for å passe til matesystemet: firkantet slisse, avgradet eller avrundet for verktøy som er følsomme for kantkontakt.
3. Oscillerende vikling for lange sammenhengende lengder, slik at en presse kan gå i dagevis uten spolebytte.
4. Kutt-til-lengde forsyning for butikker uten decoiler, klippet til blank størrelse avtalt på bestillingen.

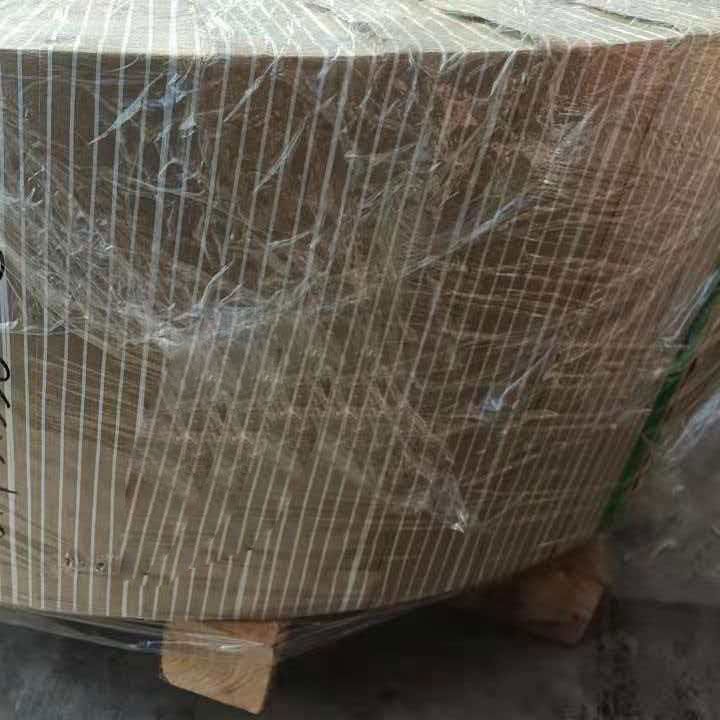

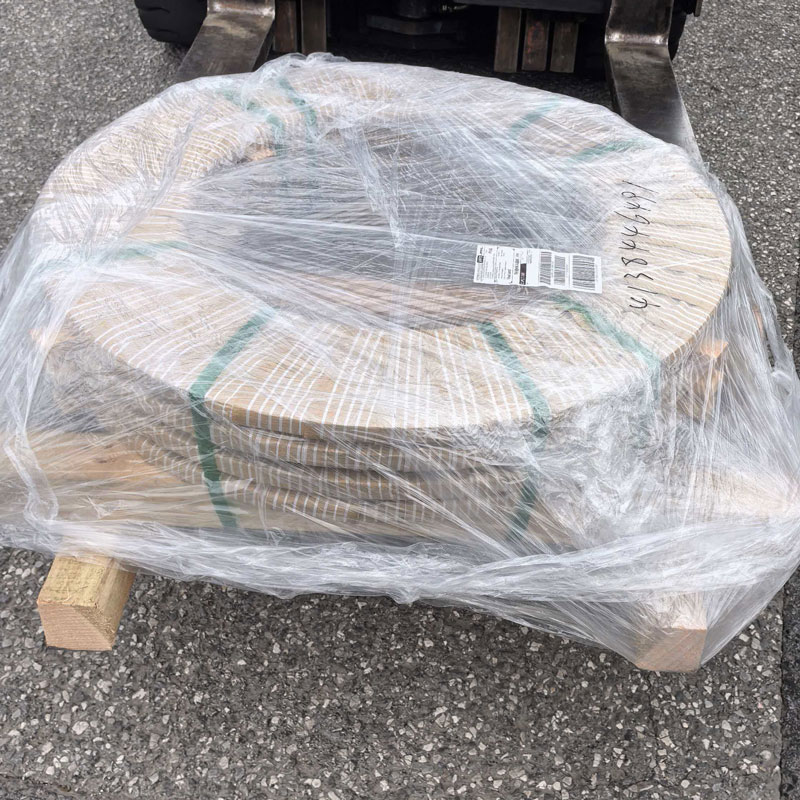

5. Sammenflettet og fuktsikker pakning for sjøtransport, med spolevekten innstilt på hva decoileren din faktisk kan bære.
6. Prøvekiler på 5 – 20 kg kjører på samme rulle- og slisseplan som produksjonsordren, så prøven forutsier bulken i stedet for å smigre den.

Valsing, gløding, slitsing og inspeksjon sitter i ett anlegg i Ningbo High-Tech Zone, og det er grunnen til at bredden, temperamentet og kanten på201 rustfritt stål fjærlistpå din etasje samsvarer med ordrebekreftelsen - og hvorfor en endring blir sitert på nytt i stedet for stille erstattet.

FAQ
